Cát Oxit Nhôm Zirconia

Cát Oxit Nhôm Zirconia
Cát Oxit Nhôm Zirconia Cát Oxit Nhôm Zirconia Cát Oxit Nhôm Zirconia

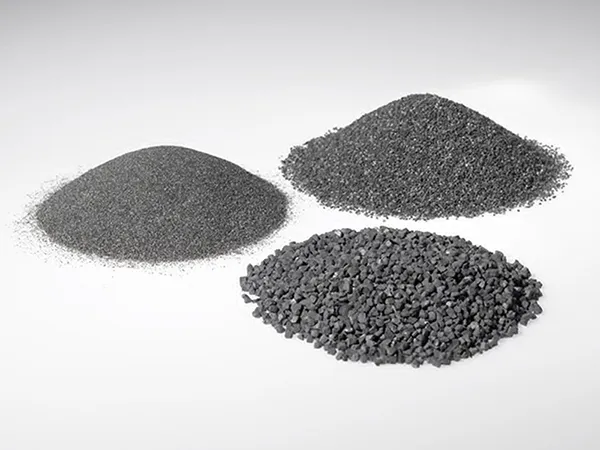

Cát Oxit Nhôm Zirconia

Cát oxit nhôm zirconia được sản xuất bằng cách nung chảy oxit nhôm và oxit zirconium trong lò hồ quang điện ở nhiệt độ trên 2000°C. Vật liệu này thường chứa 10%-40% zirconium dioxide (ZrO2), có độ dai cao, kết cấu đặc, độ bền cao và tính ổn định nhiệt tốt, thường có màu xám nâu.

Thông tin phản hồi

Đặc tính

  • Độ cứng cao: Cát oxit nhômzirconia có độ cứng cao, thường trên mức 9 của thang Mohs, là vật liệu lý tưởng cho các ứng dụng mài mòn chính xác và hiệu quả cao.
  • Khả năng chống hao mòn tốt: Vật liệu mài mòn này duy trì hiệu suất cắt và mài lâu dài, đồng thời giảm hao mòn dụng cụ và kéo dài tuổi thọ thiết bị nhờ khả năng chống hao mòn tốt.
  • Giãn nở nhiệt thấp: Với hệ số giãn nở nhiệt thấp, cát oxit nhôm zirconia có tính ổn định tốt và khả năng chống biến dạng dưới điều kiện nhiệt độ cao.

Ứng Dụng

Tùy thuộc vào hàm lượng ZrO2 từ đó sẽ phân thành hai loại biến thể: oxit nhôm zirconia 25 (ZrO2 25%) và oxit nhôm zirconia 40 (ZrO2 40%). Cát oxit nhôm zirconia 40 có khả năng tự mài sắc tốt hơn so với zirconia 25, phù hợp cho các bánh cắt, vật liệu mài dạng phủ, v.v. Cát oxit nhôm zirconia 25 thích hợp dùng trong các ứng dụng mài nặng.

  • Bột oxit nhôm zirconia siêu mịn chủ yếu được sử dụng trong sản xuất các hợp chất đánh bóng, sáp đánh bóng, giấy nhám v.v.
  • Vật liệu chịu lửa cao cấp dùng để sản xuất các vòi trượt, vòi nhúng, gạch lò nung chảy thủy tinh và vật liệu xây dựng cao cấp.
  • Khả năng chống ăn mòn kim loại nóng chảy tốt, dùng làm vật liệu mài mòn hiệu quả cho thép, gang, thép chịu nhiệt và các vật liệu hợp kim khác. Nó cũng có thể được sử dụng để sản xuất các bánh mài hiệu suất cao, bánh mài thô, đĩa cắt, mài đường ray, dây đai cát tốc độ cao v.v.

Kích thước hạt sẵn có

Phân đoạn 0-1mm,1-3mm, 3-5mm, 5-8mm
Bột mịn 100#-0,200#-0,320#-0
Hạt nhám 4#, 5#, 6#, 8#,10#, 12#, 14#, 16#, 20#, 22#, 24#, 30#, 36#, 40#, 46#, 54#, 60#, 70#, 80#, 90#, 100#, 120#, 150#, 180#, 220#
 Bột siêu mịn  240#, 280#, 320#, 360#, 400#, 500#, 600#, 800#, 1000#, 1200#, 1500#, 2000#, 3000#

Tính chất vật lý điển hình

Loại ZA40% ZA25%
Màu sắc Xám
Tỷ trọng riêng 4.65 cm3/g 4.35 cm3/g
Độ cứng Knoop 1620kg/mm2 1780kg/mm2
Điểm nóng chảy 1900℃ 1950℃
Kích thước tinh thể ≤30µm
Mật độ đóng gói lỏng 1.88-2.35cm3/g 2.15-2.45cm3/g
Loại hóa chất Lưỡng tính
Phản ứng với axit và kiềm Không phản ứng
Phản ứng với carbon Hình thành carbide khi đạt đến 1650℃ (tiếp xúc với carbon)
Thang độ cứng Mohs 9.0
Nhiệt dung riêng 0.2205cal/g.℃ (50-500℃)
Hệ số truyền nhiệt 0.2718 cal/cm2.sec.℃
Hệ số giãn nở nhiệt/giãn nở tuyến tính 6.82x10-6 (100-700℃)

Phân tích hóa học điển hình

Loại AlO3 ZrO2 TiO2 Fe2O3 SiO2
ZA25 68-72 24-30 tối đa 1.0  tối đa 0.5  tối đa 0.3
ZA40 55-57 35-44 tối đa 1.0 tối đa 0.4  tối đa 0.3
Báo cáo kiểm tra

Quy trình sản xuất

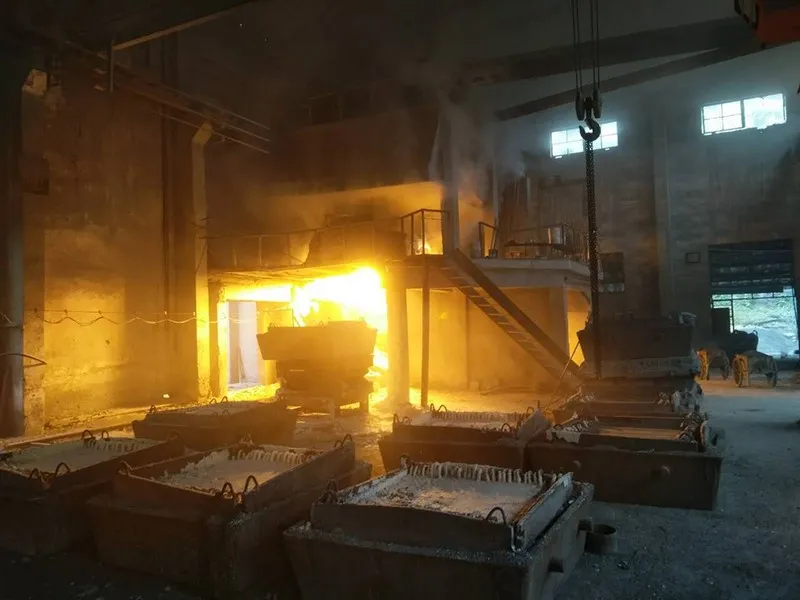

  • Cát Oxit Nhôm ZirconiaNung chảy

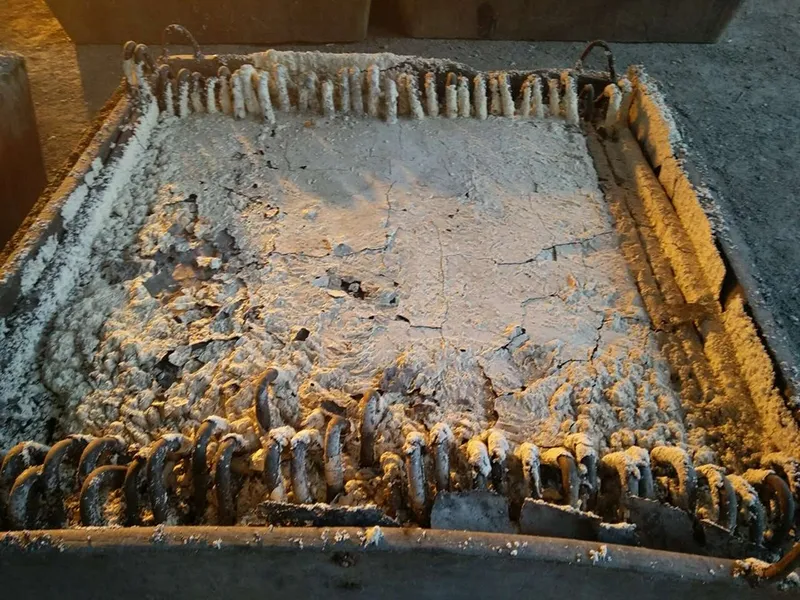

  • Cát Oxit Nhôm ZirconiaLàm mát nhanh các tấm thép

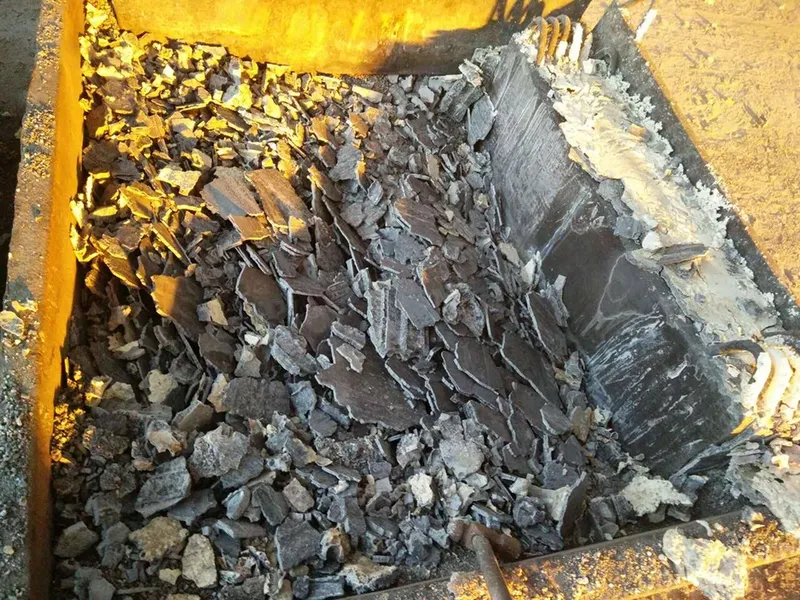

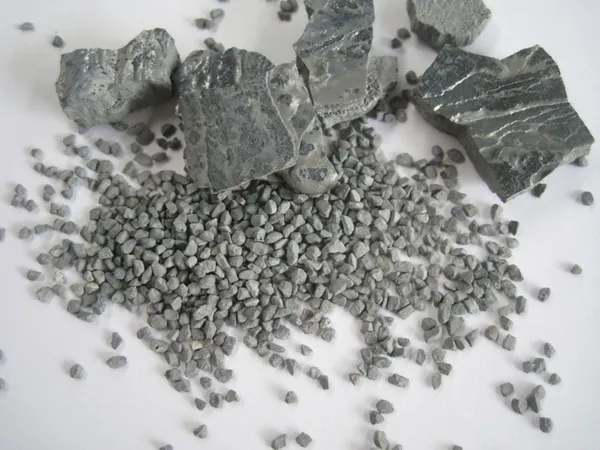

  • Cát Oxit Nhôm ZirconiaKhối oxit nhôm zirconia sau làm mát

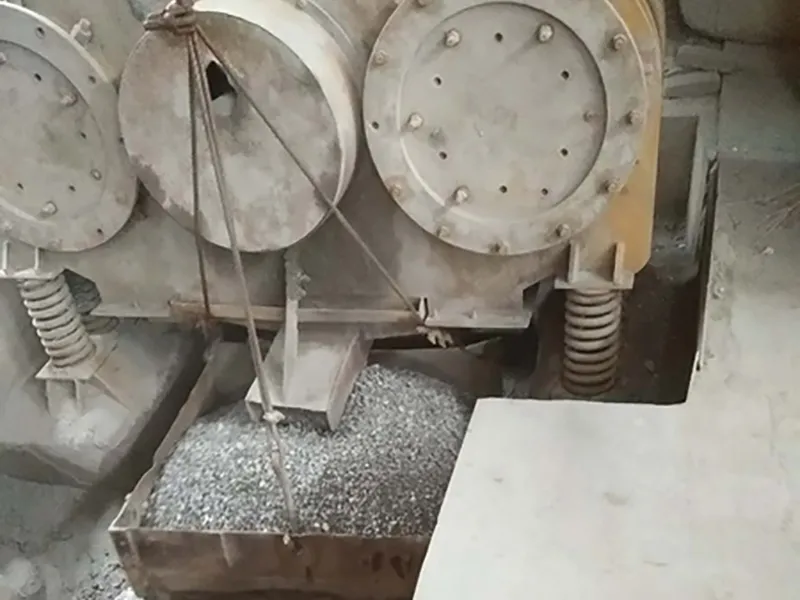

  • Cát Oxit Nhôm ZirconiaNghiền và tạo hạt

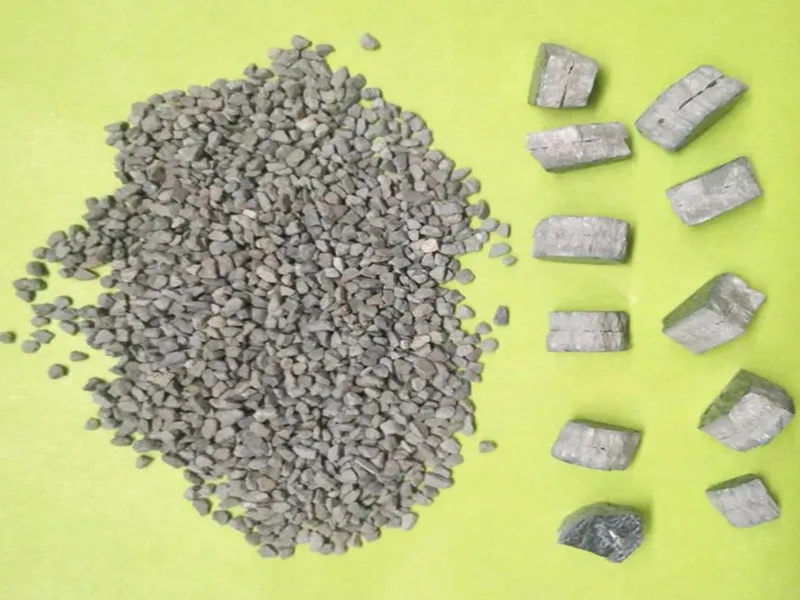

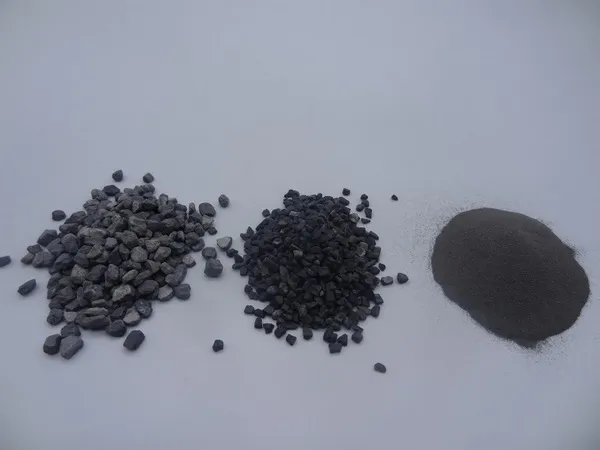

  • Cát Oxit Nhôm ZirconiaKhối sản phẩm và cát hoàn thiện

Đóng gói

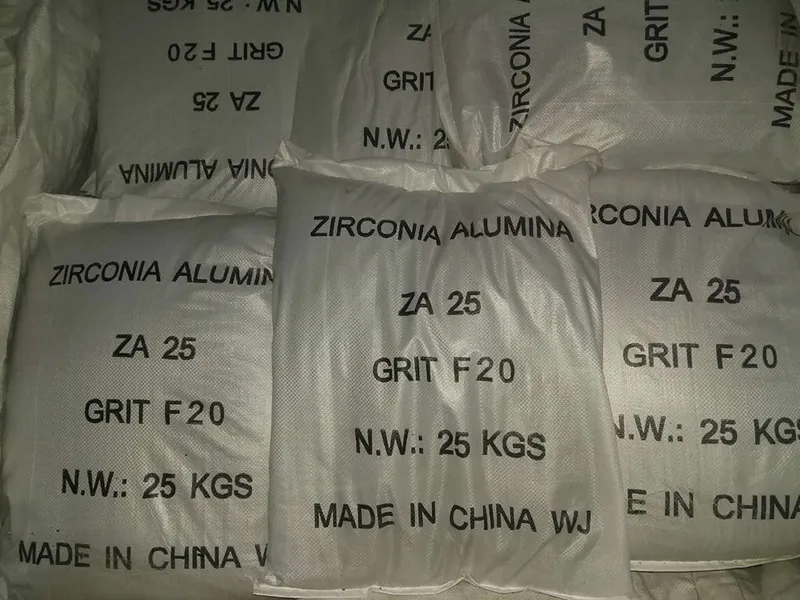

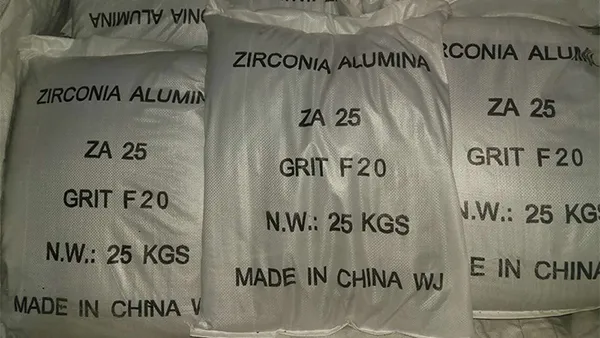

  • Cát Oxit Nhôm ZirconiaTúi nhỏ 25KG

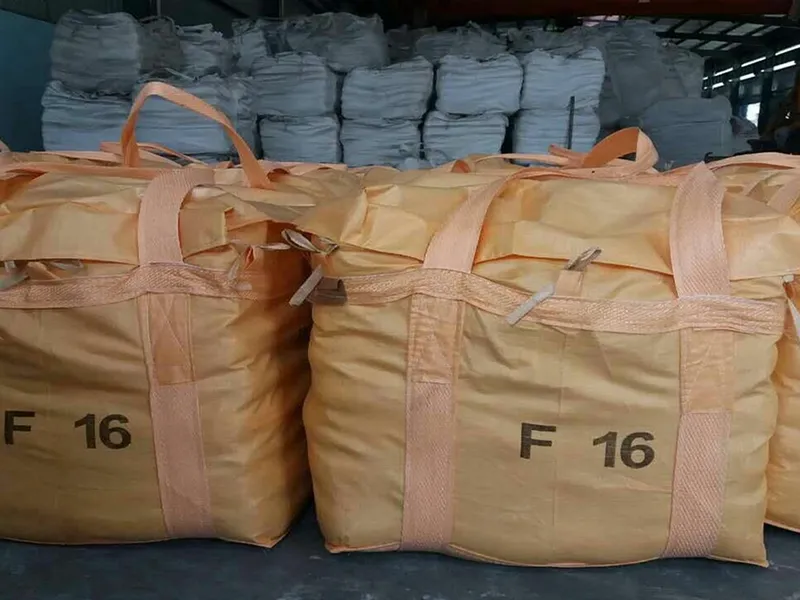

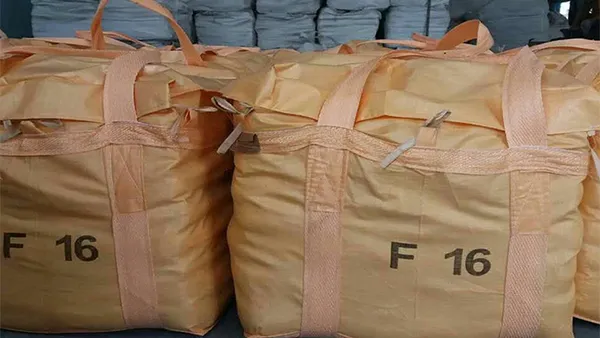

  • Cát Oxit Nhôm ZirconiaTúi nhỏ + túi lớn
Oxit nhôm

Được sử dụng trong nhiều ngành công nghiệp khác nhau như vật liệu mài mòn, vật liệu chịu lửa, phun cát v.v.

Các vật liệu nóng chảy khác
